Routeprofielen¶

Als er hoogte-informatie beschikbaar is, kunt u een hoogte of hoogte en een hellingsprofiel vinden door naar beneden te scrollen in het scherm met routegegevens. Als er informatie over de timing beschikbaar is, kunt u ook een snelheids- en afstandsprofiel vinden in het scherm met routegegevens. Wanneer u een route opneemt, kunt u op de routelijn van de opgenomen route tikken om het opnamescherm te openen. Daar vindt u ook een hoogte- en een snelheidsprofiel. Wanneer u een route plant of een route genereert, kunt u op het label ‘Totale stijging’ tikken om de hoogte- en hellingsprofielen van de geplande route te zien. Misschien moet u naar beneden scrollen in het scherm met routegegevens om alle profielen te zien.

Hoogteprofielen¶

Zowel een hoogte- als een hoogteprofiel zijn hoogteprofielen. Hoogte is de hoogte van het apparaat ten opzichte van het gemiddelde zeeniveau. Maaiveldhoogte is de hoogte van de grond ten opzichte van het gemiddelde zeeniveau en wordt meestal afgeleid vanaf een digitaal hoogtemodel. Als iemand op de grond loopt, is de hoogte ongeveer gelijk aan de hoogte. Maar als er iemand vliegt, verschillen de hoogte en de hoogte. De hoogteprofielen van opgenomen routes in Topo GPS zijn altijd hoogteprofielen, dat wil zeggen gemeten met behulp van de GPS en barometer (indien beschikbaar).

Hellingsprofiel¶

Het pisteprofiel geeft u snel een beeld van de moeilijkheidsgraad van een route. Het hellingspercentage (ook wel helling genoemd) is de hoeveelheid verticale verplaatsing vergeleken met de horizontale verplaatsing. Hoewel het hellingsprofiel sterk kan fluctueren, kan de helling van de steilste delen gemakkelijk worden bepaald vanaf het hellingsprofiel. En ook de lengte van de steilste delen kan snel worden afgelezen. Samen met de lengte en de totale stijging geeft dit u snel een idee van de moeilijkheidsgraad van de route.

We raden u aan om uit te zoeken welke hellingen u aankunt. Dit kunt u doen door hellingsgrafieken te onderzoeken van routes die u eerder hebt opgenomen. Controleer dan altijd de hellingsgrafiek voordat u een route wilt volgen. Als er steile stukken zijn voor langere afstanden, die boven uw mogelijkheden liggen, kunt u beter een andere route kiezen om te volgen.

In het pisteprofiel in Topo GPS worden de hellingen berekend tussen punten die ongeveer 200 m van elkaar verwijderd zijn, om fluctuaties glad te strijken.

Snelheidsprofiel¶

Het snelheidsprofiel geeft u een snel overzicht van de snelheid van een route. Dit profiel is alleen beschikbaar toen de route werd opgenomen.

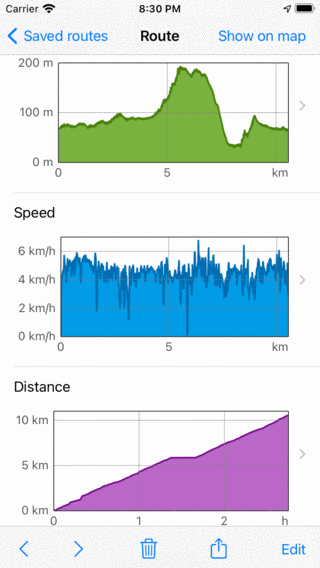

Een voorbeeld van snelheids- en afstandsprofielen in het scherm met routegegevens.¶

Afstandsprofiel¶

Het afstandsprofiel geeft u een overzicht van hoe de afgelegde afstand in de loop van de tijd is toegenomen. Dit profiel is alleen beschikbaar toen de route werd opgenomen.

Profielscherm¶

U kunt op een profiel tikken in het scherm met routegegevens om het profielscherm te openen. Hieronder bespreken we alleen het scherm met het hoogteprofiel, de andere profielen tonen andere informatie, maar hun profielschermen werken op dezelfde manier.

Een voorbeeld van het hoogteprofielscherm wordt getoond in de onderstaande afbeelding:

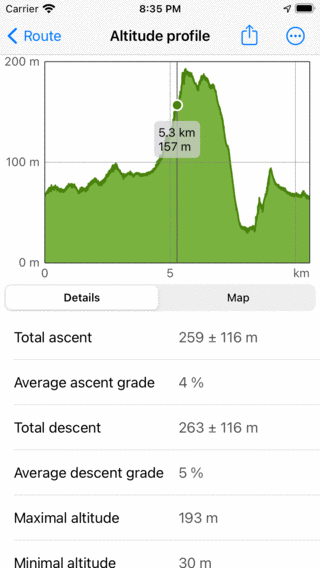

Hoogteprofiel van een route in meer detail¶

Het scherm met het hoogteprofiel bevat een grafiek en informatie. De grafiek bevat een aanwijzer die u kunt verslepen om een waarde vanaf het profiel af te lezen. Door twee vingers op het profiel te leggen en ze vanaf elkaar af te bewegen, kunt u inzoomen op het profiel om meer details te zien. Als u bent ingezoomd, kunt u het profiel ook met één vinger verplaatsen. Tot uitzoomen plaatst u twee vingers op het profiel en beweegt u ze naar elkaar toe.

Aan de onderkant kunt u kiezen tussen de tabbladen ‘Details’ en ‘Kaart’. In het bovenstaande voorbeeld wordt het tabblad ‘Details’ geopend. Dit geeft gedetailleerde informatie over het hoogteprofiel, zoals ‘Totale stijging’, ‘Gemiddelde stijggraad’ en ‘Totale daling’.

Als u het tabblad ‘Kaart’ selecteert, wordt een kaart van de route weergegeven in combinatie met het hoogteprofiel, zoals u kunt zien in het onderstaande voorbeeld:

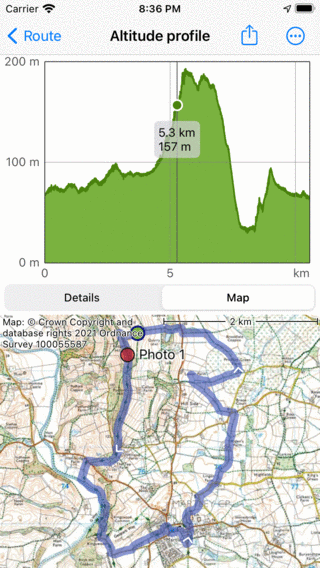

Hoogteprofiel van een route met de kaart van een route¶

De positie van de aanwijzer in de grafiek wordt weergegeven met een groene punt op de kaart. Als u het groene punt langs de route sleept, beweegt de aanwijzer in het hoogteprofiel ook. Op deze manier kunt u gemakkelijk interessante punten in het hoogteprofiel op de kaart vinden.

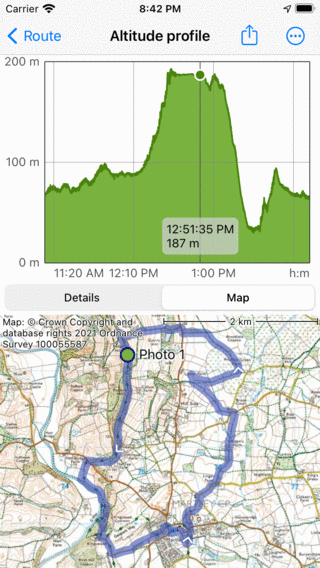

Als u op het icoon ‘Overig’ in de rechterbovenhoek van het scherm tikt, kunt u de horizontale as wijzigen. U kunt kiezen tussen ‘Afstand’, ‘Tijdsduur’ en ‘Tijd’.

Als u op het exporticoon aan de bovenkant van het scherm tikt, kunt u het profiel exporteren en delen in PDF-formaat.

Als u op de titel ‘Hoogte’ op de bovenkant van het scherm tikt, kunt u het profiel snel wijzigen naar een ander type, zoals het hellingsprofiel of het snelheidsprofiel.

Hoogtemeters en dalen¶

De totale stijging is de cumulatieve hoogtewinst van een route. Als alternatief gezegd, het is de som van alle verticale opwaartse verplaatsingen. Op dezelfde manier is de totale daling het cumulatieve hoogteverlies van een route, of de som van alle verticale verplaatsingen naar beneden. De totale stijging van een route wordt weergegeven in het scherm met routegegevens, in het titelgedeelte net onder de kaart. Ook de totale stijging en totale daling zijn te vinden in het scherm met het hoogteprofiel.

Vooral de totale stijging geeft u, samen met de lengte en het hellingsprofiel, een idee van de moeilijkheidsgraad van een route. Routes met een grotere totale stijging zijn doorgaans moeilijker.

In theorie zijn de totale stijging en daling vrij eenvoudig te begrijpen. Stel dat u een route begint op een hoogte van 100 m. Eerst loopt u een heuvel op langs een pad van 1 km naar een hoogte van 150 m. Dan loopt u 2 km naar beneden tot een hoogte van 120 m. De totale stijging is in dit voorbeeld (150 - 100) m = 50 m. De totale daling is (150 - 120) m = 30 m.

In de praktijk is het moeilijker om de totale stijging/daling van een opgenomen route te berekenen. De route met hoogtes bestaat in werkelijkheid uit een reeks punten die allemaal hun meetfouten hebben. Als we gewoon alle positieve verticale winsten bij elkaar optellen, dan zouden we ook meetfluctuaties meetellen, wat resulteert in een onredelijk grote totale stijging. Daarom schatten we de nauwkeurigheid van de hoogtebepaling in Topo GPS, en gebruiken we die als maatstaf om de winsten in de totale stijging mee te nemen. In de praktijk betekent dit ongeveer dat winsten alleen worden meegenomen in de totale stijging als de versterking minstens ongeveer 10 m bedraagt. We berekenen ook de fout. Daarom wordt de totale stijging weergegeven als een waarde ± de fout. Als de waarde van de totale stijging bijvoorbeeld 320 m ± 50 m is, moet u die lezen als, waarschijnlijk ligt de totale stijging tussen 270 m en 370 m.

In feite berekenen andere programma’s/apps de totale stijging anders en kunnen ze dus waarden geven die (sterk) kunnen verschillen vanaf Topo GPS. Daarom is het het beste om alleen de totale stijgingen tussen routes te vergelijken als ze op dezelfde manier worden berekend. U zou dus perfect de totale stijging van Route A in Topo GPS kunnen vergelijken met die van Route B in Topo GPS. Maar wees voorzichtig, als u de totale stijging van Route A in Topo GPS zou vergelijken met Route A in een andere app.
