Hoogteverlenging¶

Het is mogelijk om Topo GPS uit te breiden met de hoogteverlenging. Met deze extensie kunt u het volgende doen:

De terreinhoogte (hoogte) weergeven op het coördinatenpaneel van het dashboard.
Genereer snelle hoogteprofielen met de kaartliniaal.
Genereer hoogteprofielen voor routes die gepland zijn met de transportmodus ‘Crow fly’.
Genereer nauwkeurigere hoogteprofielen voor alle geplande routes.
Genereer hoogteprofielen voor routes zonder hoogteprofiel.
Geef de profielen hoogte boven de grond en hoogte boven de grond weer.

Dekking¶

De hoogte-uitbreiding is een betaalde verlenging en momenteel alleen beschikbaar voor Nederland, België, Luxemburg en het westen en zuiden van Duitsland. In de toekomst zullen we meer regio’s toevoegen. Als u de hoogte-uitbreiding nu aanschaft, krijgt u ook toegang tot de regio’s die in de toekomst worden toegevoegd.

Aankoop van hoogte-uitbreiding¶

Om de hoogte-uitbreiding aan te schaffen, zoomt u de kaart in naar een van de regio’s waar de hoogte-extensie beschikbaar is. Schuif het dashboard vervolgens twee keer naar links om het coördinatenpaneel weer te geven. Tik vervolgens op het coördinatenpaneel en kies ‘Hoogte weergeven’ in de pop-up die verschijnt. Dan verschijnt het aankoopscherm.

Terreinhoogte weergeven¶

Om de terreinhoogte in meters boven zeeniveau van een bepaald punt weer te geven, moet je het dashboard twee keer naar links schuiven om het coördinatenpaneel te openen. Vervolgens wordt de terreinhoogte (hoogte) van het punt dat is aangegeven met het kruis in het midden van de kaart naast de coördinaten weergegeven, zoals in het onderstaande voorbeeld:

Je kunt op de hoogte tikken om details over de bron, de verticale referentie en de nauwkeurigheid te bekijken. Je moet ver genoeg inzoomen op de kaart in een gebied waar de hoogte-extensie beschikbaar is om de terreinhoogte te bekijken.

Als u op de positiemarkering tikt, kunt u de terreinhoogte van uw huidige positie bekijken.

Als u op een punt tikt, wordt de terreinhoogte van het punt net onder de coördinaten in het scherm met routepuntgegevens weergegeven.

Snelle hoogteprofielen¶

Om snel een hoogteprofiel langs een rechte lijn te verkrijgen, moet u de liniaal van de kaart activeren. Druk lang op de kaart zodat een pictogram voor het aanmaken van een waypoint verschijnt en voeg vervolgens een tweede vinger toe om de liniaal te activeren. Als de liniaal van de kaart zich in het bestreken gebied bevindt en de liniaal lang genoeg is, verschijnt er een hoogteprofielpictogram naast het slotkruisje. Als u op het hoogteprofielpictogram tikt, wordt er bovenaan het scherm een profiel weergegeven. Dit is het hoogteprofiel langs de lijn van de liniaal van de kaart.

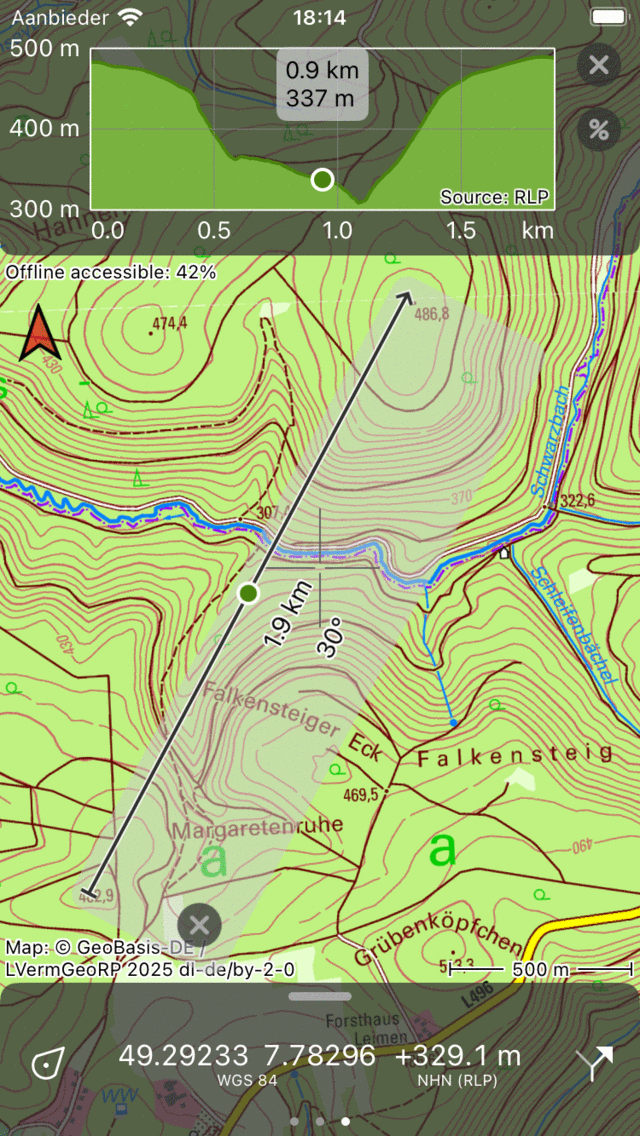

Snel hoogteprofiel Topo GPS — *Met behulp van de liniaal van de kaart wordt een hoogteprofiel gegenereerd.*¶

Als u de liniaal van de kaart verplaatst of de grootte ervan wijzigt, wordt het hoogteprofiel onmiddellijk bijgewerkt. Je kunt het punt in het hoogteprofielvenster slepen om hoogtes af te lezen. Het punt is ook afgebeeld op de liniaal van de kaart, zodat u gemakkelijk de locatie van het punt in het hoogteprofiel op de kaart kunt zien.

Je kunt het profiel in- en uitzoomen door twee vingers op het profielvenster te plaatsen en ze van of naar elkaar toe te bewegen.

Als u op het procentuele icoon naast het profiel tikt, wordt een hellingsprofiel gegenereerd. Afhankelijk van de hellingseenheden die zijn ingesteld in de Topo GPS-instellingen, wordt ofwel het hellingspercentage ofwel de hellingshoek weergegeven. Hiermee kun je snel zien hoe steil een bepaalde lijn is.

Snel pisteprofiel Topo GPS — *Met behulp van de liniaal van de kaart wordt een hellingsprofiel gegenereerd.*¶

Hoogteprofielen voor routes gepland met ‘Crow fly’¶

Als u de hoogte-uitbreiding niet hebt geactiveerd, hebben routes die gepland zijn met de transportmodus ‘kraaienvlieg’ geen hoogteprofiel. De aankoop van de hoogte-uitbreiding zorgt ervoor dat de:ref: routes die zijn gepland <sec-route-plan> met behulp van het transportmiddel ‘kraaienvlieg’ automatisch een hoogteprofiel krijgen zodra de route in het overdekte gebied van de hoogte-uitbreiding ligt. Een voorbeeld is te zien in de onderstaande figuur:

In het voorbeeld is een kraaienvliegroute gepland. Onderaan wordt de totale stijging langs de route weergegeven. Als je op de totale stijging tikt, wordt het hoogteprofiel weergegeven.

Nauwkeurigere hoogteprofielen voor geplande routes¶

De hoogte-informatie die wordt gebruikt bij de hoogte-uitbreiding is gebaseerd op zeer nauwkeurige digitale terreinmodellen, verkregen door middel van laserscanning van het terrein door vliegtuigen. De verticale en horizontale nauwkeurigheid is veel hoger dan in de hoogtegegevens die zonder de hoogteverlenging in de routeplanner worden gebruikt. Als je de hoogte-uitbreiding hebt gekocht, worden de hoogteprofielen gebaseerd op de nauwkeurige digitale terreinmodellen. Als gevolg hiervan zal de berekende hoeveelheid totale stijging ook nauwkeuriger zijn.

Hoogteprofielen genereren voor routes zonder hoogteprofiel¶

Als je een route hebt geïmporteerd die geen route heeft, wordt er automatisch een hoogteprofiel gegenereerd als je het routedetailscherm van de route opent. Als de route lang is, moet je misschien op de knop ‘Hoogteprofiel genereren’ tikken. Het kan even duren voordat het hoogteprofiel verschijnt, omdat soms hoogte-informatie eerst moet worden gedownload.

Terreinhoogteprofielen genereren voor geregistreerde routes¶

Als u een route hebt vastgelegd, wordt de hoogte bepaald door de GPS en/of barometer van het apparaat. Soms zijn de op deze manier verkregen hoogtegegevens nogal onnauwkeurig, met enorme schommelingen. Daarom tonen we ook het terreinhoogteprofiel onder het geregistreerde hoogteprofiel in het scherm met routedetails. Dit terreinhoogteprofiel zou beter bruikbaar kunnen zijn en een betrouwbaardere schatting kunnen geven van de totale stijging. Soms is het terreinhoogteprofiel echter heel anders dan het werkelijke profiel, bijvoorbeeld wanneer iemand een brug over een vallei oversteekt. Deze brug wordt opgenomen in het geregistreerde hoogteprofiel, maar niet in het terreinhoogteprofiel dat de vorm van de vallei volgt.

Hoogte boven de grond¶

Zeker als je in de lucht bent, kan het interessant zijn om een schatting te krijgen van de hoogte ten opzichte van de grond. De hoogte van de GPS (hoogte) is de hoogte ten opzichte van het gemiddelde zeeniveau. Als je daar de terreinhoogte van aftrekt, krijg je de hoogte boven de grond. Als u op de positiemarkering tikt, kunt u uw huidige hoogte boven de grond bekijken.

Als je een route hebt vastgelegd, kun je het profiel van de hoogte boven de grond bekijken in het scherm met routedetails. Als de route vanuit de lucht is, wordt de hoogte boven het grondprofiel al onder het terreinhoogteprofiel weergegeven. Zo niet, dan kun je op het hoogteprofiel tikken om de profieldetails te bekijken, en vervolgens kun je bovenaan het scherm de profielweergave naar hoogte boven de grond schakelen.

Technische details van de hoogte-uitbreiding¶

Downloaden¶

De hoogte-informatie wordt opgeslagen in tegels met een afmeting van 4 km x 4 km. Deze tegels moeten van onze server worden gedownload en worden op uw apparaat opgeslagen. Je kunt de hoogte-informatie van een bepaalde regio downloaden door linksboven op het scherm op ‘Offline toegankelijk’ te tikken om het downloadscherm van de kaart te openen. Scroll vervolgens naar beneden naar de sectie ‘Hoogtemodellen’. Hier kun je op ‘Download’ tikken om de hoogtemodellen voor de momenteel zichtbare regio te downloaden. Je kunt ook hoogtemodellen verwijderen om opslagruimte vrij te maken.

Als je de hoogtemodellen offline toegankelijk hebt gemaakt, kun je hoogtes bekijken en profielen genereren zonder internetverbinding. Je kunt dit testen door je apparaat tijdelijk in vliegtuigmodus te zetten met wifi uitgeschakeld.

Nauwkeurigheid¶

De hoogtes in de hoogte-uitbreiding worden verkregen uit digitale terreinmodellen. Dit zijn zeer nauwkeurige grote datasets, waarbij hoogtes doorgaans elke 1 m worden bepaald met behulp van een laser vanuit een vliegtuig. In de oorspronkelijke dataset zijn de hoogtes tot op ongeveer 0,1 m nauwkeurig. We hebben de nauwkeurigheid echter op een geavanceerde manier iets verlaagd om een gegevensgrootte te verkrijgen die voor een app kan worden beheerd. Onze geclaimde nauwkeurigheid is: 95% van de hoogtes wijkt minder dan 0,5 m af van de oorspronkelijke meting. Dit is een perfecte nauwkeurigheid voor buitenactiviteiten, niet elke hobbel is merkbaar, maar kleine dijken wel.

Privacy¶

Om met behulp van de hoogte-uitbreiding een hoogte te bepalen, wordt eerst de benodigde hoogtetegel van 4 km x 4 km bepaald. Als de tegel niet op uw apparaat is opgeslagen, wordt deze automatisch van onze server gedownload. Vervolgens wordt de hoogte bepaald op basis van deze hoogtetegel op uw apparaat. Er worden nooit coördinaten naar onze server gestuurd. De hoogteverlenging is zeer privacyvriendelijk, we kunnen op geen enkele manier de posities van uw punten of routes bekijken, als u een hoogte- of hoogteprofiel bepaalt.
